Pabertoru mähismasina funktsiooni kirjeldus:

Disaini kontseptsioon on lihtne, kompaktne ja stabiilne.

Tootmise kasutamise viide: igasugused kile mähisepaberi torud, paberist toru paberitööstusele, erinevad keskmise suurusega tööstusliku paberi südamiku torud.

paper core making machine (7)

Pabertoru mähismasina funktsioonid:

1. Põhiosa on valmistatud paksust ja raskest terasplaadist, mis on keevitatud CNC lõikamisega. Raam on stabiilne ja seda ei ole lihtne deformeerida ning vibratsioon on väike.

2. peamine ajam kasutab kõvahammaste pinna täisõli vanniketti ajamit, madalat mürataset, madalat kuumust, suurt kiirust, suurt pöördemomenti.

3. Põhimootor võtab kiiruse reguleerimiseks vastu vektori tüüpi suure pöördemomendiga sagedusmuunduri.

4. PLC juhtimissüsteemi kasutamine lõikereageerimiskiiruse parandamiseks on lõikamispikkuse kontroll täpsem kui kunagi varem.

5. Konfigureerige uus operatsioonipaneel ja suure suurusega värviline puutetundlik ekraan inimese ja masina liidese toiming.

Pabertoru mähismasina spetsifikatsioon:

Tehniline kirjeldus	Juhtimissüsteem
Rullpaberi kihid	3-21layers	PLC juhtelement	Taiwani TAIDA
Maksimaalne läbimõõt	250mm	Inimese ja arvuti liides	Värviline puuteekraan
Minimaalne läbimõõt	40mm	Programmi versioon	HT/4.0
Maksimaalne paksus	20mm	Sagedusmuundur	Shenzhen Easydrive'i sagedus
Min.thickness	1mm	Seadme(kontaktori) käivitamine	Hiina Zhengtai toode
Mähise südamiku vormi fikseeritud režiim	Äärikuga äärik	signaalielement(fotoelektrilised lülitid)	Omroni tooted
Veerev pea	4 pead ühe vööga	Pneumaatiline element	Hengyi tooted
Lõikamismeetod	Ühe ümmargune nuga lõikamine ilma vastupanuta	Mootori reguleeritav nurk	Jiacheng
Liimimismeetod	Ühepoolne / kahepoolne külg liimimine	Sünkroonne juhtimine	Pneumaatilised
Fikseeritud pikkusega režiim	fotoelektrilisus	Lõiketorusüsteemi samaaegne jälgimine	Silinder
Operaator	1-2 inimest
Paberi südamiku veeremiskiirus	3-20m/min	Varustatud seade
Kiiruse reguleerimine	Sagedusmuundur	Automaatne südamiku kukutav riiul	Jah
Toiteplokk	380V kolmefaasiline(saab kohandada)	Vöö diagonaal	Elektriline
Spetsifikatsiooni suurus	Vöö pingutamise reguleerimine	Mehaaniline reguleerimine
Masina suurus:LWH	4000 * 2000 * 1950mm
Jaoturi läbimõõt	269mm	Automaatne söödaliim	Pneumaatiline diafragmapump
Jaoturi kõrgus	400mm	Paberlinti kasutatakse õli määrimiseks automaatselt	Automaatne
Min.ratta distants	950750mm	Pinge reguleerimine	Mehaaniline reguleerimine
Max.ratta distants	1250mm	Paberi raami tüüp	kogu paberiraam
Kaal	4200kg	Veerevöö	Lõuendivöö/riba alusriba
Ajamisüsteem	Lisatud osad
Host Power	11kw	Helitugevuse toru pistik	1tk
Ratta kiirus	47r/min	Toruvöö	1set
Ratta rummu väljundmoment	1560N.m	Rakenduse tööriist	Jah
Draivimeetod	Käigu- ja ketiajam	Pinnapaberi paigaldus	Jah
Ajamiketi mudel	16A x 2
Rattarummu ajam	4 rattavedu
Lõiketera mootor	Astmeline mootor/käigumootor
Laagrid	Harbini laagrid

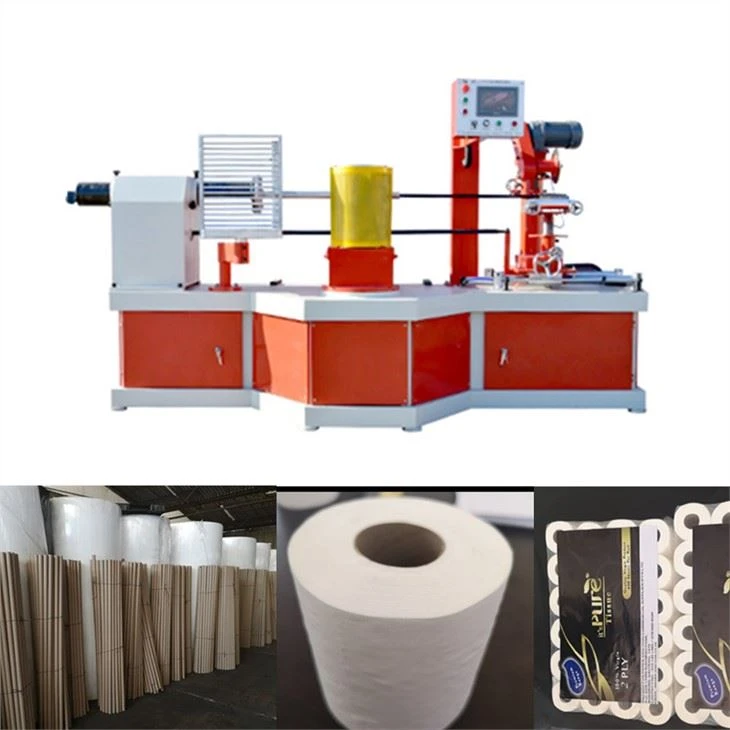

small paper core machine
